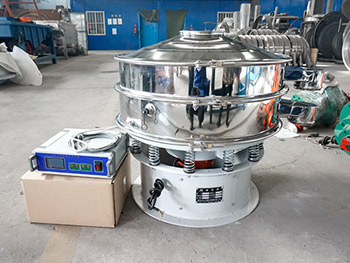

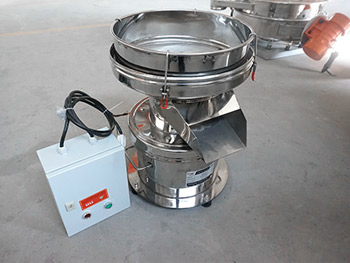

圓形振動篩簡介

圓形振動篩外觀為圓形，適用于大批量生產的工業篩分，它可用于安全篩除異物、液體中固體的分離過程，用于同一產品中不同粒徑的分離等。

圓形振動篩可選擇單層或多層篩網，一次可分級多達6種不同規格的產品，機器直徑:400、600、800、1000、1200、1500或1800mm，不同的尺寸和選項可供選擇，滿足您的篩分要求。

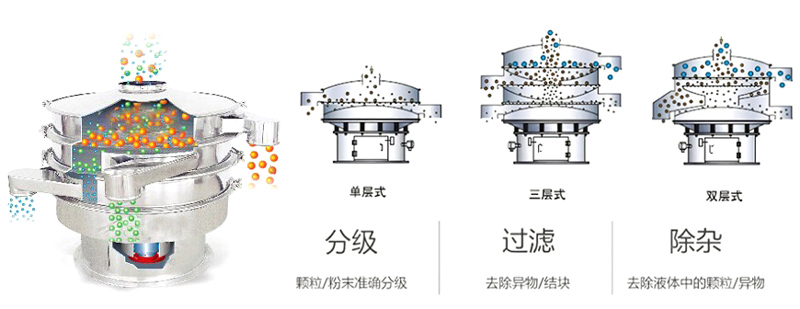

圓形振動篩分類及應用

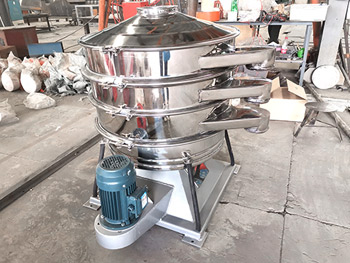

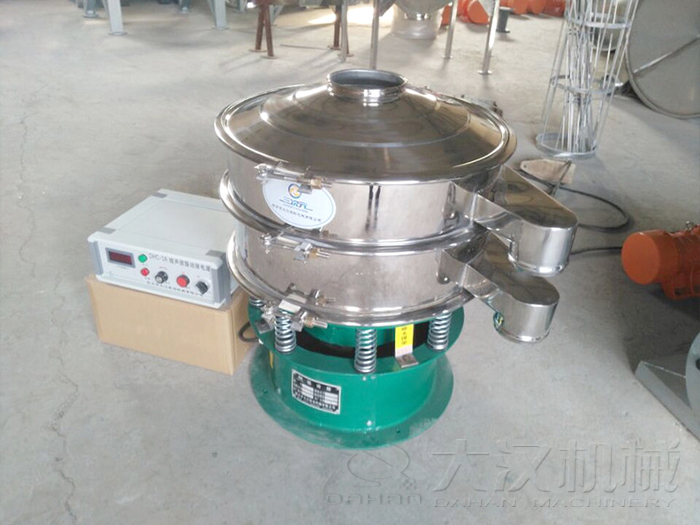

產品	旋振篩	超聲波振動篩	搖擺篩	直排篩	過濾篩
網孔尺寸	2-500目	20微米(635目）	80-500目	120-200目	400目
處理量	100-33005000公斤/時	100-5000公斤/時	6-60噸/時	3-30噸/時	400-1200公斤/時
應用	要用于物料原料的篩分和成品的最終生產檢驗，可以去除產品中的結塊和污染物，一次操作最多可提供5級分級。	適合高粘性、高靜電細粉，篩分精度可以提高80%以上，產量提高2-5倍。	模擬人工篩分的動作，產生了水平和投擲的三維滾動運動，適用于500目以內的細粒狀物料，篩分精度提高了90-95%，產量是圓形振動篩的5-10倍。	適合一般的粗略篩分或除雜，的進、出料口設計在同一垂直方向上，這樣會加快物料的排料速度，處理量是普通圓形振動篩的2-5倍。	經常用在液體過濾行業，可去除液體或懸浮物中存在的不需要的顆粒，當然也是可以作為粉末除雜。可用在處理量較小的工廠或小型作坊。

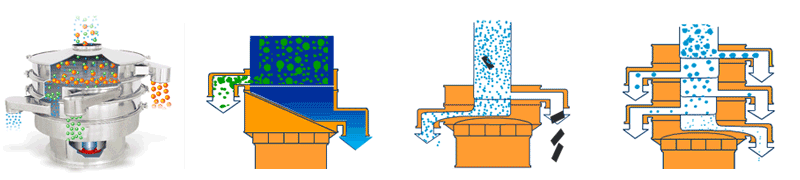

圓形振動篩工作原理

圓形振動篩是通過振動器產生的振動力使篩箱產生振動，從而實現物料的篩分和分級。其工作原理如下：

振動器產生振動力：圓形振動篩通常配備一個或多個振動器，振動器通過電機或振動源產生振動力。振動力傳遞到篩箱上，使篩箱產生往復或旋轉的振動運動。

物料進料：物料通過進料口進入篩箱，分布在篩面上。

篩分過程：振動力使篩箱產生振動，物料在篩面上受到振動力的作用，產生相對運動。較小的顆粒會通過篩網的孔隙，落入下方的出料口，形成篩分的產品。較大的顆粒則保留在篩面上，繼續進行篩分。

分級過程：圓形振動篩通常采用多層篩網，不同層次的篩網具有不同的孔徑。物料在不同層次的篩網上進行篩分，根據顆粒大小分級。

出料：經過篩分和分級后，不同粒度的物料分別從不同的出料口排出。較小顆粒的產品從較細的篩網中出料，較大顆粒的產品從較粗的篩網中出料。

圓形振動篩工作特點

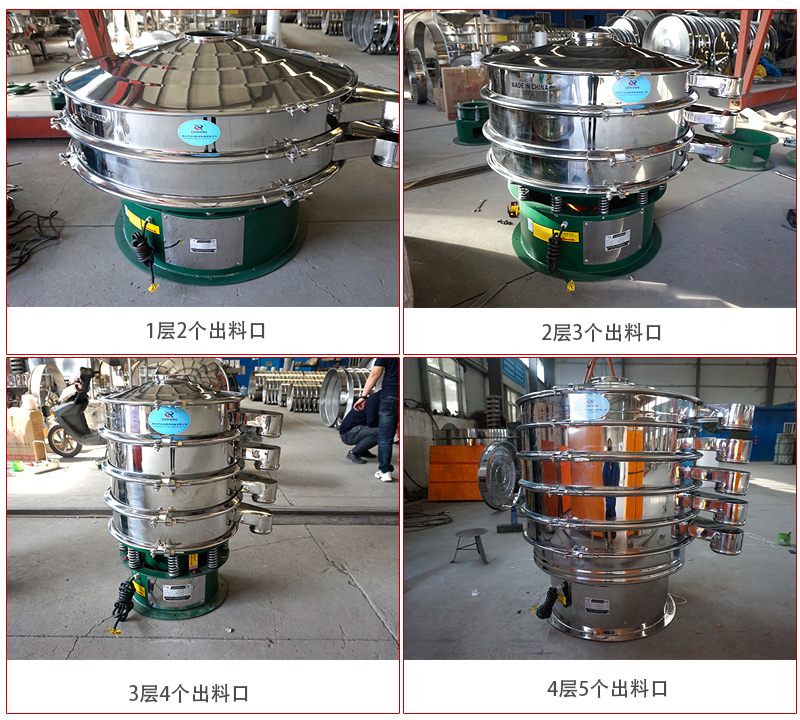

1、可以準確地去除過大的污染物，可以安裝1到5層篩網，產生2到6個產品分級。

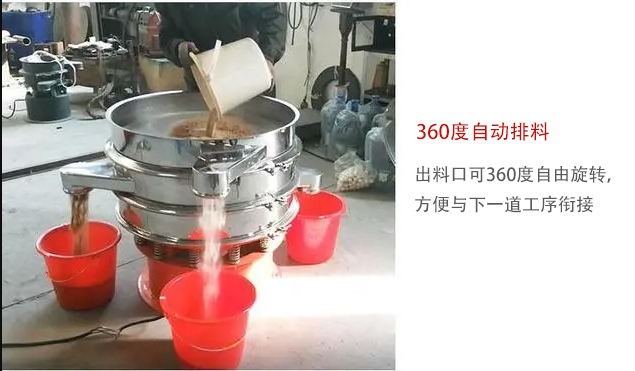

2、出口方向可360度可調整，雜質、粗細料從不同的料口自動排出。

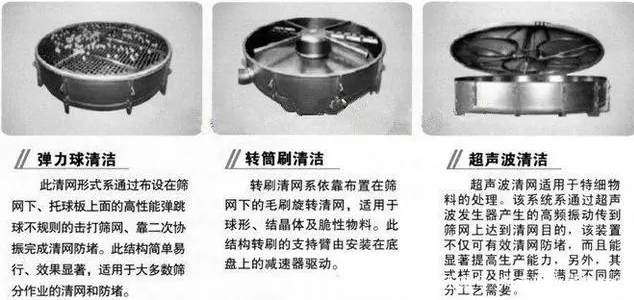

3、3.配備自動清潔裝置（彈跳球裝置），網孔不易堵塞，提高篩分效率。（還可選擇超聲波、轉筒刷等清潔裝置）。

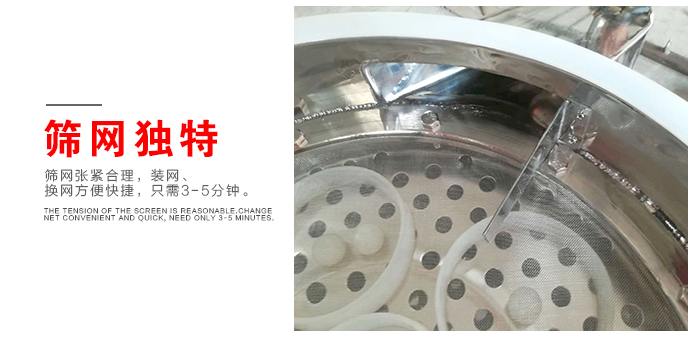

4、篩網張緊合理，304不銹鋼材質，使用壽命長：獨特的篩網結構，裝網、換網方便快捷，只需3-5分鐘。

5.出口方向可360度任意調整，雜質、粗細料從不同的料口自動排出。

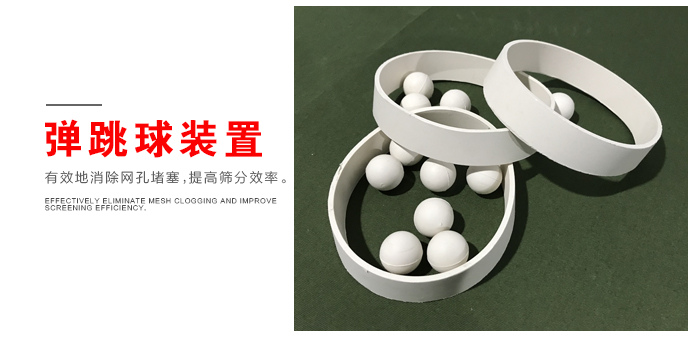

6.配備自動清潔裝置（彈跳球裝置），可有效地消除網孔堵塞，提高篩分效率。

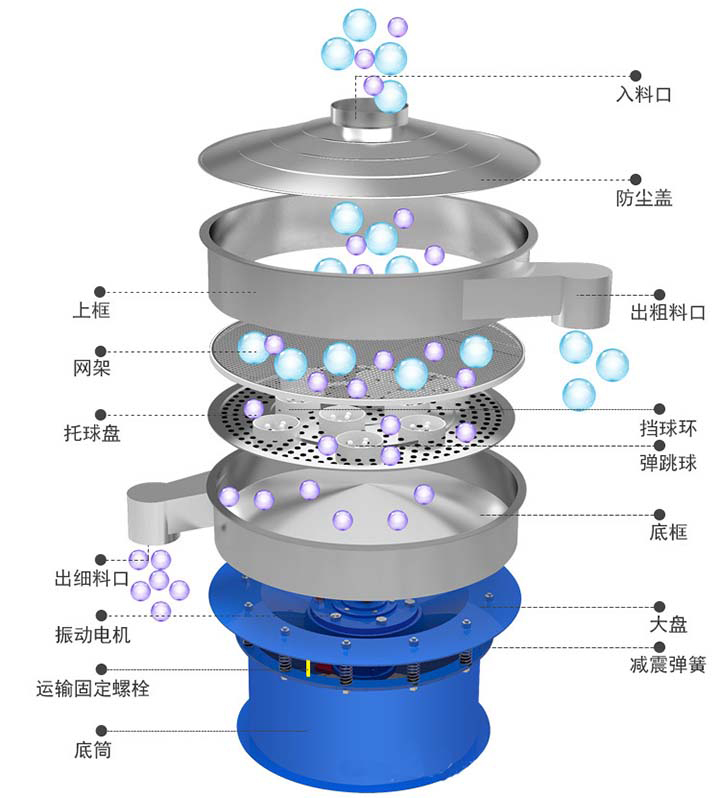

圓形振動篩結構

該設備整體結構流程圖進料口、上蓋、小束環、上框、出料口、子母網、網架、橡膠球、隔離圈、托球盤、橡膠皮、束環、中框、下椎體、底框、出料口、橡膠皮、大束環、大盤、振子筒、電機、上彈簧座、彈簧、下彈簧座、底筒、檢修門、地腳墊。

圓形振動篩技術參數

型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

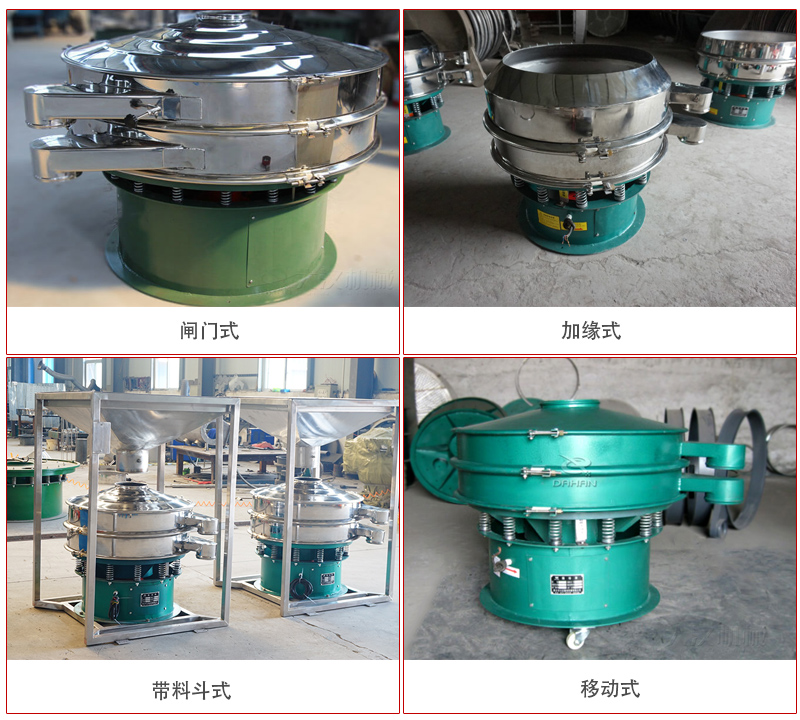

圓形振動篩定制類型

圓形振動篩可以根據不同的應用需求進行定制，以滿足特定的篩分要求。以下是一些常見的圓形振動篩的定制類型：

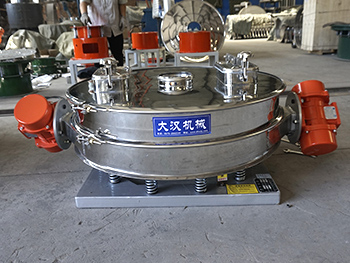

1、閘門式：是在普通型基礎上改進的產品，通常用于篩分超輕、超細物料。 只需要控制閘門的開閉即可高質量地完成篩選目的。 這種振動篩適用于中藥粉、花粉等行業。

2、加緣式：在圓形振動篩現有條件上擴大了進料口，還配備了特殊的角度設計，避免液體從過濾式篩分設備中噴出，廣泛應用于涂料行業、水過濾 、紙漿過濾等行業。

3、帶料斗式：進料口設有進料斗，進料方便。

4、移動式：底部裝有萬向輪，移動方便，可根據場地需要移動。

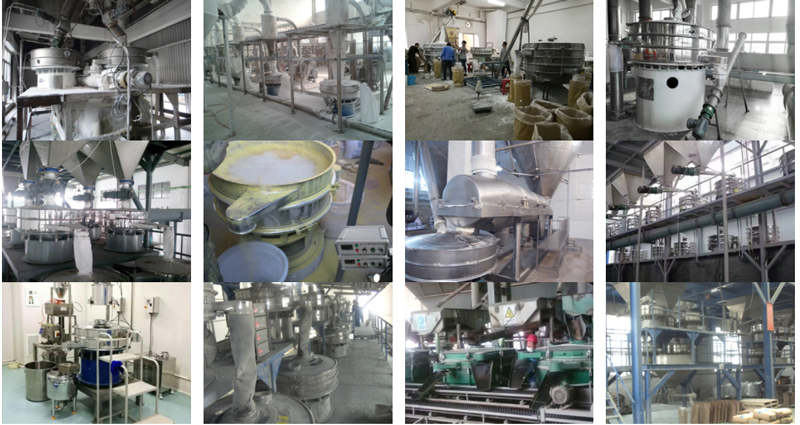

客戶案例

五谷顆粒類：燕麥仁14目 決明子16目 玉米碎16目 大米12-14目 黑豆 5目 紅豆5目 黃豆6目 薏米8目 綠豆10目 蕎麥12目 黑米14目 糙米14目 芝麻24目 小米24目。

粉末類：中藥粉一般60目，粗一點40月，口服60-80目 細中藥面膜100-120目 炸雞裹粉10-30目 玉米粉30目 杏仁粉30-40目 面粉50-60目 腸粉60目 五谷雜糧30-40目 三七粉80-100目珍珠粉120-150目 松花粉80-120目 咖啡粉100-120目。

液體類：過濾豆?jié){、蜂蜜60-120目 過濾藥渣、湯渣、茶葉水80-150目。

其他類：花椒6目 蟲糞篩30目 貓砂30-40目 蝴蝶面50目 辣椒籽8-10目 沙畫80-120目 食用油、機械油渣150-200目 黃粉蟲產卵篩12目。

圓形振動篩怎么調振動的強弱

1，首先要明確當前振動篩選機的電機角度，這個根據機械上所安裝減震彈簧的數量來判斷的，比如圓形振動篩上安裝有12根彈簧，那么兩個彈簧之間就是30度，將上下偏心塊的中心各對準彈簧的中心時，電機角度就為30度，以此類推。

2，當你想讓篩面上的物料迅速向四周擴散或是加快擴散時，需要把旋振篩的電機夾角調小，比如調到30度，或是20度，或是更小，角度越小物料向四周擴散的越快，反之就會越慢，當角度達到90度時，物料就會向篩面中心集中。

具體圓形振動篩電機偏心塊的夾角和物料的運動軌跡如下圖所示：

圓形振動篩選型須知

1，配件組成

我們在選購圓形振動篩時，首先要了解是由哪些配件組成，可以進行更好的了解，以及購買后可以更好的掌握。是由曬箱、篩網、振動器、減震彈簧以及彈跳球清網裝置等組成；

確定物料性質與需求

物料	篩網（目）	產量（公斤/小時）	推薦型號
面粉	24	1500	DH-1000-1S
藥粉	80	550	DH-800-1S
鹽	30/80	5000	DH-1500-1S
鋁粉	80/120	350	DH-800-2S
醬油	100	6500	DH-1200-1S

除了上面需要了解配件組成之外，我們還需要確定自己的要求以及物料特性，例如：有一些物料具有粘性、強吸附性、易團聚等特殊物料就不能選用圓形振動篩；而要求指的是產量，根據自身產量來選擇適合自己的機型；

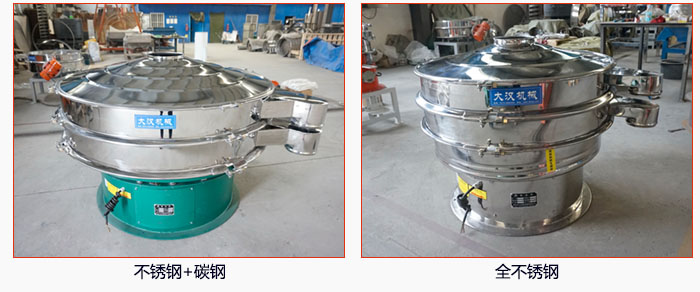

3，圓形振動篩選材的了解

我們除了了解其配件組成、確定要求之外，我們還需要對選材進行了解；因?yàn)檫x材關系到質量以及后續使用過程中篩分效率和精度能否達到要求。選材方面分為兩種，一種是整機選用不銹鋼材材質制成；另外一種是與物料接觸部位選用不銹鋼材質。

這兩者都具有耐磨、耐腐蝕和使用壽命長的特點；如對材質有更高要求可選用更高材質。我們在選型時根據物料特性、環境合理選擇。

4，價格

前面三點我們了解之后，接下來就是價格方面的了解了；因?yàn)閮r格也是影響我們選購因素之一。而影響價格不同原因也有很多，我們在之前也有介紹，例如選材、型號、定制和廠家地域上不同，都是影響價格不同因素所在。

型號	層數	不銹鋼（元）	碳鋼（元）
DH-400	1-5	4000-7000	3000-6500
DH-600	1-5	5000-9000	4000-7000
DH-800	1-5	7500-12000	5500-8000
DH-1000	1-5	9000-15000	7000-10000
DH-1200	1-5	12000-28000	8500-16000
DH-1500	1-5	17000-27000	13000-21000
DH-1800	1-5	23000-39000	14000-22000
DH-2000	1	38000	20000

我們在選型時，從購買初衷出發，可以為自己帶來更多效益，價格也就顯得不是那么重要了。因此，我們在選型時，根據自身要求和物料特性合理選擇適合自己的圓形振動篩設備。

圓形振動篩使用維護

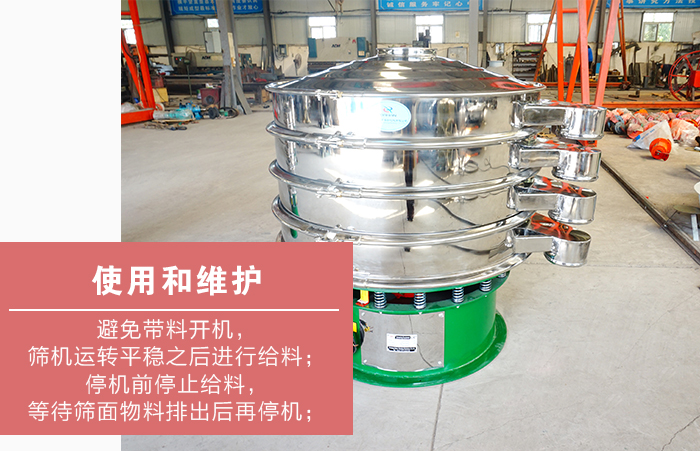

1、圓形振動篩應在篩面沒有物料情況下啟動，避免帶料開機，篩機運轉平穩之后進行給料；

2、停機前停止給料，等待篩面物料排出后再停機；

3、工作工作中時常觀察圓形振動篩的篩機運轉情況，如發現異常或者異響時，及時停機檢查，找出原因，排除故障后在進行篩分工作；

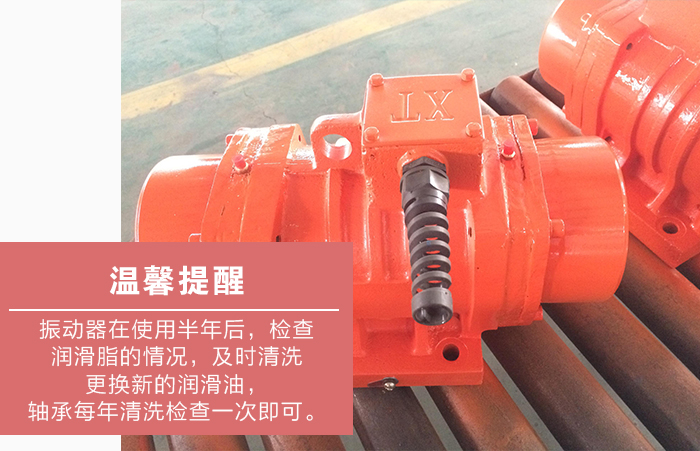

4、大漢機械溫馨提醒：振動器在使用半年后，檢查潤滑脂的情況，如發現變干或者有硬塊時，及時清洗更換新的潤滑油，軸承每年清洗檢查一次即可。
